Les panneaux de conduits d’air jouent un rôle essentiel dans les systèmes de chauffage, de ventilation et de climatisation (CVC). Les innovations récentes et divers facteurs ont conduit à une révolution technologique dans le domaine des conduits d’air. Le système de pré-isolation est un produit éprouvé, facile à utiliser et innovant qui élimine pratiquement tous les problèmes associés aux tuyaux métalliques traditionnels.

Panneau de conduits d’air avec feuille d’aluminium double face

L’évolution des panneaux de conduits d’air dans les systèmes CVC a considérablement amélioré l’efficacité, la sécurité et la rentabilité à mesure que de nouveaux matériaux isolants sont arrivés sur le marché. Le panneau de conduit d’air en feuille d’aluminium double face préfabriqué (y compris les options de mousse phénolique, PUR et XPS) offre une conductivité thermique supérieure et une facilité d’installation par rapport aux conduits métalliques traditionnels. Ces avancées réduisent non seulement les coûts énergétiques, mais améliorent également les performances globales et la durabilité du système CVC, et offrent une meilleure protection et décoration pour l’ensemble du système CVC.

Présentation du produit de panneau de conduit d’air

Mousse PUR avec feuille d’aluminium

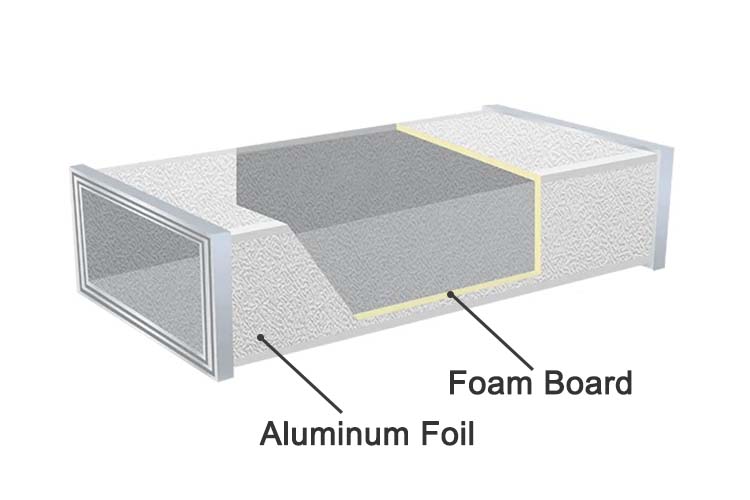

Les conduits d’air en mousse PU sont composés de mousse isolante en polyuréthane (PU) combinée à une feuille d’aluminium des deux côtés. La couche extérieure de la planche est constituée d’une feuille d’aluminium de haute pureté et la couche intermédiaire est en mousse de polyuréthane rigide. Les conduits d’air en panneau de mousse PU sont isolés thermiquement, imperméables et résistants à l’humidité, mais la résistance globale est limitée et les scories sont faciles à tomber.

Parement : feuille d’aluminium gaufrée.
Épaisseur de la feuille d’aluminium : 0,02 mm-0,08 mm.
Matériau de base : mousse de polyuréthane dure.
Densité de la mousse : 30-50 kg/m³
Épaisseur commune : 20mm, 25mm, 30mm.
Longueur/Largeur (mm) : 2000×1200, 3000×1200, 4000×1200.
Teneur en humidité : ≤1 %.
Niveau ignifuge : B1.
Conductivité thermique : ≤0,024 W/m.k.
Hydrophobie : ≥98,2 %.
Indice d’oxygène : ≥30 %.
Résistance à la compression : ≥150Kpa.
Absorption d’eau en volume : <3 %.
Température de service : -30ºC – 120ºC.

Phénolique Mousseavec feuille d’aluminium

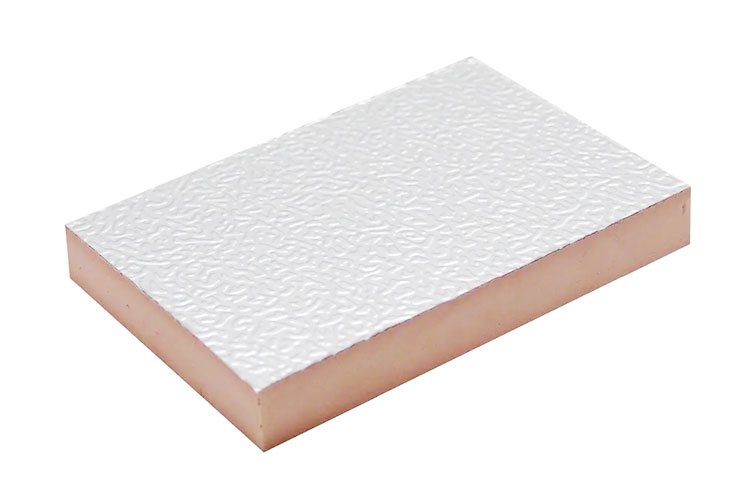

Les conduits d’air phénoliques sont en mousse isolante phénolique, avec une feuille d’aluminium des deux côtés. Ces panneaux sont largement utilisés dans les systèmes de conduits d’air en raison de leurs propriétés d’économie d’énergie et ignifuges.

Parement : feuille d’aluminium gaufrée.
Épaisseur de la feuille d’aluminium : 0,02 mm-0,08 mm.
Matériau de base : Mousse phénolique.
Épaisseur commune : 20mm, 25mm, 30mm.
Longueur/Largeur (mm) : 2000×1200, 3000×1200, 4000×1200.
Indice d’ignifugation : A2.
Densité : 60-70kg/m³.
Absorption d’eau : ≤3,7 %.
Conductivité thermique : 0,019-0,02 W(mK).
Résistance à la chaleur : -150°C – 150°C.
Débit d’air max : 15M / s.
Résistance au vent : ≤1500 Pa.
Résistance à la compression : ≥0,18 MPa.
Résistance à la flexion : ≥1,1 MPa.
Volume d’air de fuite : ≤ 1,2 %.
Résistance thermique : 0,86 m2K/W.
Densité de la fumée : ≤9, pas de dégagement de gaz toxique.
Stabilité dimensionnelle : ≤2 % (70±2 °C, 48 h).
Indice d’oxygène : ≥45.
Durée de résistance au feu : >1,5h.
Émission de formaldéhyde : ≤0,5 mg/l.

Mousse XPS Avecfeuille d’aluminium

La mousse XPS (polystyrène extrudé) présente les caractéristiques d’une résistance thermique élevée, d’une faible linéarité et d’un faible taux de dilatation. Combiné à une feuille d’aluminium double face, il peut mieux retenir la chaleur et obtenir une isolation durable. De plus, il a une résistance à la compression extrêmement excellente. Cette résistance élevée à la compression garantit que le panneau en mousse XPS peut résister à une pression énorme et prolonger considérablement la durée de vie du conduit d’air.

Parement : feuille d’aluminium gaufrée.
Épaisseur de la feuille d’aluminium : 0,02 mm-0,08 mm.
Matériau de base : Mousse XPS.
Couleur de XPS : Jaune / Bleu / Blanc / Rose.
Épaisseur commune : 20mm, 25mm, 30mm.
Longueur/Largeur (mm) : 2000×1200, 3000×1200, 4000×1200.
Indice de protection contre l’incendie : Ininflammable classe B1
Densité : 30-35kg/m³.
Conductivité thermique : ≤0,030W/M.K.
Absorption d’eau : ≤1,5 %.
Volume d’air hydratant : ≤1,2 %.
Pression dans le conduit max. : ≤1500pa
Stabilité de la dimension : ≤2 %
Résistance à la compression : ≤250KPa.
Perméabilité à la vapeur d’eau : ≤3,0 % (ng/m.s.pa).
Température de fonctionnement : -30°C-80°C.
