Panneaux en nid d’abeille FR4
Feuille FR4 + nid d’abeille en polypropylène
Les panneaux en nid d’abeille FR4 combinent les avantages du FR4 (stratifié en fibre de verre époxy) et du polypropylène (PP) pour créer un matériau léger, solide et durable.
Caractéristiques du produit
- Légèreté : La structure en nid d’abeille réduit le poids tout en maintenant la résistance.
- Rapport résistance/poids élevé : Idéal pour les applications qui nécessitent de la résistance et un poids réduit.
- Résistance chimique : Le FR4 a une bonne résistance à de nombreux produits chimiques, ce qui le rend adapté à une variété d’environnements.
Spécifications
| Parement | Feuille FR4. (Épaisseur : 0,7-5,0 mm) |
| Couleur de surface | Blanc, vert translucide. |
| Noyau | PP (polypropylène) Nid d’abeille. (Densité : 80-120kg/m³) |
| Méthode composite | Adhésif. |
| Épaisseur | 10 à 50 mm. |
| Taille | 1220 x 2440mm ou personnalisé. |

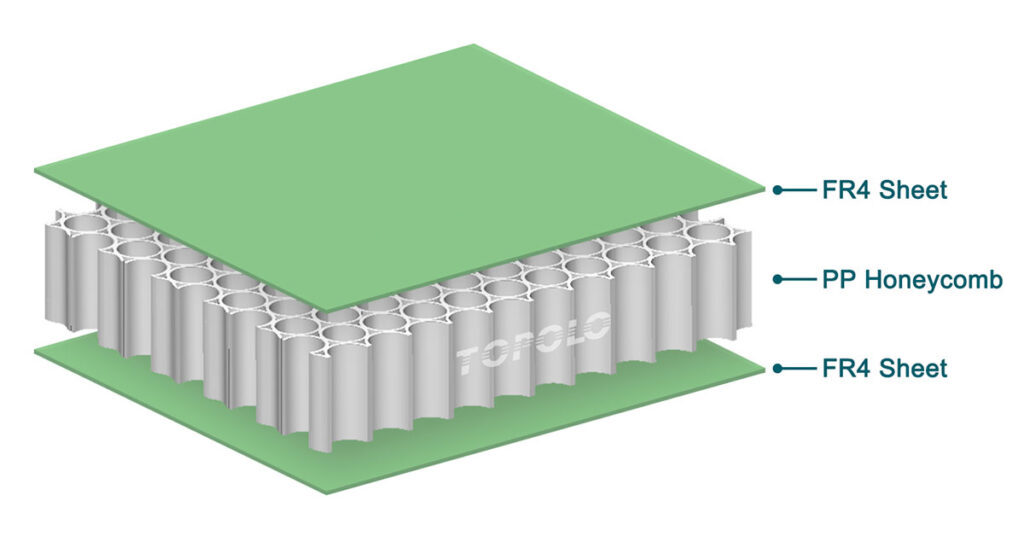

Schéma structurel
Qu’est-ce que le matériau FR4 ?
Le FR4 est un matériau composite isolant composé de fibre de verre tissée, de résine époxy et de divers additifs. Le « FR » dans son nom signifie « Flame Retardant », et le « 4 » est un numéro de grade spécifique établi par la National Electrical Manufacturers Association (NEMA), ce qui signifie que le matériau répond à des normes strictes en matière d’ignifugation et de propriétés mécaniques.
Paramètres clés de performance de FR4
| Performance | Valeur |
| Résistivité volumique | ≥10¹⁴ Ω·cm |
| Constante diélectrique (1MHz) | 3.8-4.8 |
| Rigidité diélectrique | ≥15kV/mm |
| Résistance à la flexion | ≥400MPa |
| Force d’impact | ≥20kJ/m² |
| Température de transition vitreuse (Tg) : | 120-180℃ |
| Coefficient de dilatation thermique (CTE) : | 10-20ppm/℃ |
| Ignifugation | Classement UL94 V-0 |
Nid d’abeille en polypropylène à haut module
Le nid d’abeille en polypropylène est un thermoplastique léger, imperméable et solide conçu sur la base du principe bionique du nid d’abeille. Il est idéal pour une utilisation comme matériau de base dans les structures de panneaux sandwich légers.
Paramètres de performance communs du noyau en nid d’abeille en polypropylène
| Taille de la cellule (mm) | 8 | 10 | 12 |
| Densité (kg/m³) | 80 | 75 | 70 |
| Résistance à la compression (MPa) | 1.66 | 1.58 | 1.47 |
| Module de compression (MPa) | 45.7 | 41.2 | 38.9 |
| Module de cisaillement (MPa) | 0.50 | 0.45 | 0.40 |
| Température de fonctionnement (°C) | -40-80 | -40-80 | -40-80 |
| Isolation thermique Valeur U | 2.2 | 2.2 | 2.2 |
Application des panneaux en nid d’abeille FR4
Les panneaux en nid d’abeille FR4 peuvent être utilisés dans diverses industries telles que l’énergie, le sport, l’électronique, l’aviation, etc. Comme:
- Raquettes de pickleball et planches d’entraînement.
- Tables de ping-pong portables.
- Panneaux arrière solaires.
- Isolation d’appareils électroniques, etc.
