Panneaux sandwich en mousse PET revêtue d'acier

Panneaux sandwich en mousse PET revêtue d’acier

Maison» Matériels » Panneaux sandwich en mousse » Panneaux sandwich en mousse PET

☑ Léger et très résistant
☑ Résistance à la corrosion et à l’humidité
☑ Écologique et recyclable

Les panneaux sandwich en acier revêtu de mousse PET constituent un matériau composite économique alliant légèreté et haute résistance. Composés de deux tôles d’acier revêtues (GI, GL, PPGI, PPGL, etc.) collées sur une âme en mousse PET, ils offrent une excellente stabilité structurelle et une grande résistance aux intempéries.

Caractéristiques typiques

☑ Léger et très résistant
Ce panneau utilise une mousse PET haute performance comme matériau de base, caractérisée par sa faible densité et sa grande résistance structurelle. Il permet de réduire considérablement le poids total tout en conservant d’excellentes propriétés de compression et de flexion. Il constitue ainsi une solution idéale pour obtenir un équilibre parfait entre légèreté et capacité de charge dans les véhicules de transport, les enveloppes de bâtiments et les composants marins.

☑ Résistance à la corrosion et à l’humidité
Les deux faces sont revêtues de tôles d’acier galvanisé traitées anticorrosion, offrant une résistance exceptionnelle à l’oxydation, à l’humidité, à l’eau et à la corrosion chimique. Que ce soit en milieu humide, en climat marin ou en extérieur, le panneau garantit une durabilité et une stabilité à long terme.

☑ Écologique et recyclable
La couche centrale est composée de mousse PET renouvelable, écologique et entièrement recyclable. Sa production et son utilisation respectent les principes du développement durable, permettant ainsi aux utilisateurs de réduire leurs émissions de carbone et d’adopter des solutions structurelles plus écologiques.

Applications typiques

Industrie automobile : Utilisés comme panneaux muraux pour les remorques et les carrosseries de camions.

Industrie architecturale : Utilisés comme panneaux muraux, cloisons ou panneaux de finition intérieure pour les bâtiments modulaires.

Caractéristiques

Peau	Tôle d’acier galvanisé (GI). Tôle d’acier Galvalume (GL). Tôle d’acier galvanisé prélaqué (PPGI). Tôle d’acier Galvalume prélaqué (PPGL).
Cœur	Mousse PET (polyéthylène téréphtalate). (Densité : 60-300 kg/m³)
Méthode composite	Adhésif polyester insaturé, adhésif polyuréthane, etc.
Épaisseur	10-150mm.
Longueur	≤12000mm.
Largeur	≤1500mm.

Paramètres de performance

Épaisseur	0.2mm – 6.0mm
Largeur	600mm – 1500mm
Poids du revêtement de zinc	Z40, Z60, Z80, Z100, Z120, Z180, Z275
Types de paillettes	Paillettes normales ; Paillettes réduites ; Sans paillettes
Résistance à la traction	270-500 MPa
Limite d’élasticité	140-360 MPa
Revêtement de surface	Polyester (PE), fluorure de polyvinylidène (PVDF)
Couleur	Série de couleurs RAL

Diagramme structurel

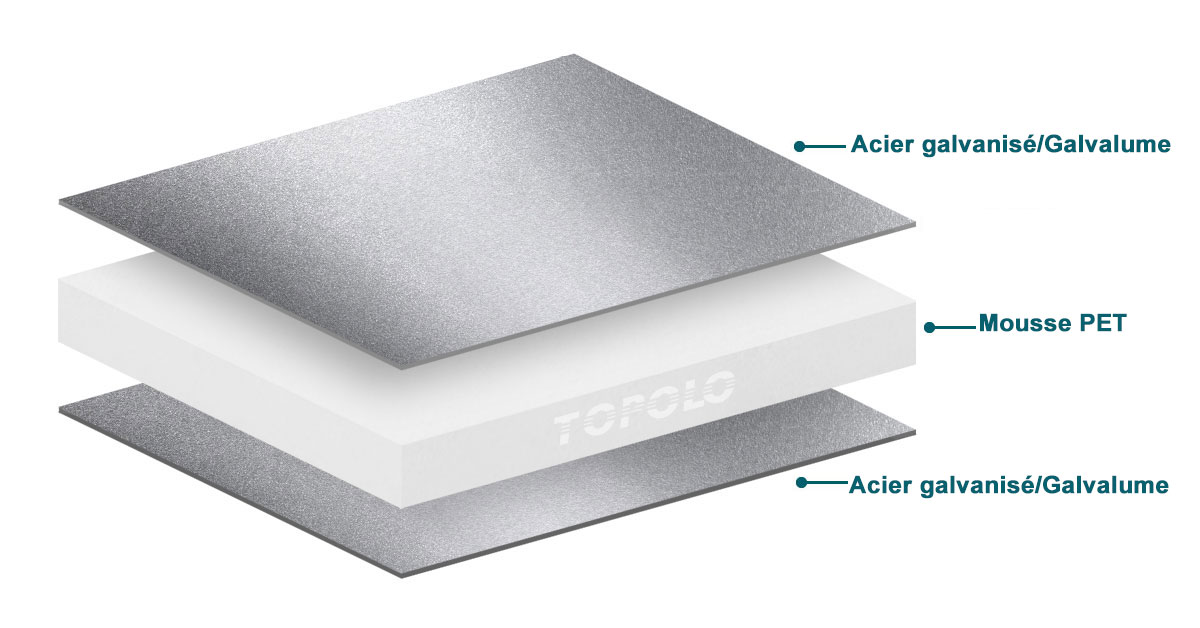

Panneaux sandwich à revêtement en acier galvanisé

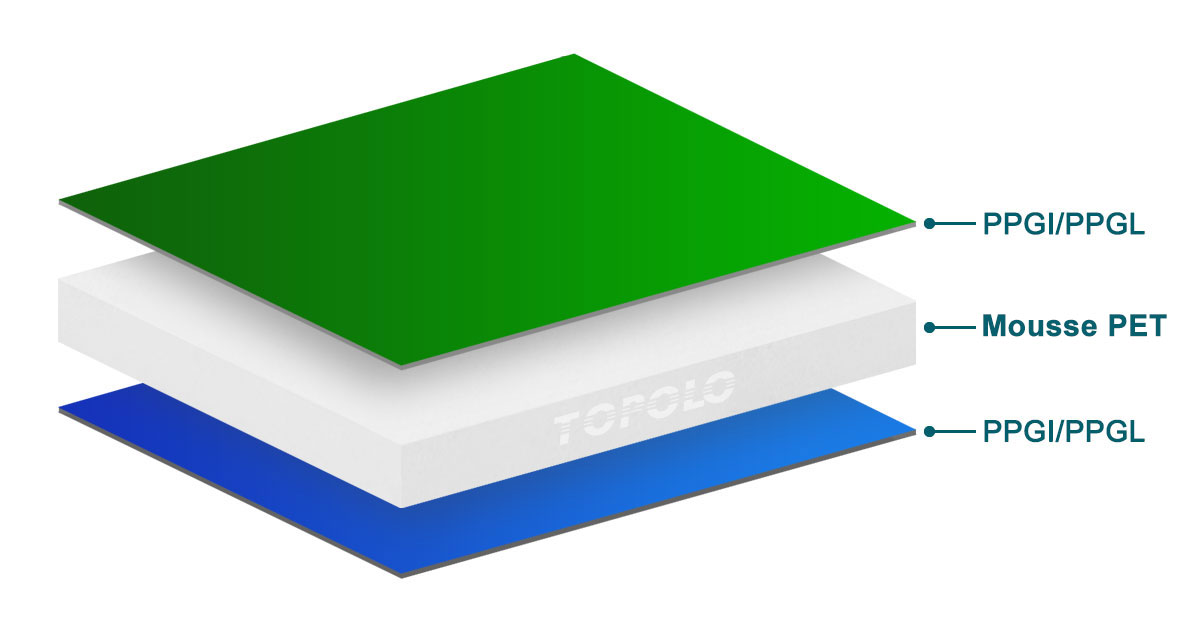

panneaux sandwich à revêtement en acier prépeint

Types d’acier revêtu

Feuille GI, GL

L’acier galvanisé est réputé pour son exceptionnelle résistance à la corrosion et sa durabilité. Ce procédé consiste à recouvrir l’acier laminé à chaud ou à froid d’une couche de zinc ou d’aluminium-zinc afin de le protéger de la rouille. Ce revêtement est généralement appliqué par un procédé appelé galvanisation à chaud, où l’acier est immergé dans du zinc fondu ou un mélange d’aluminium et de zinc. L’acier revêtu d’un mélange de zinc (Zn) et d’aluminium (Al), connu sous le nom d’acier galvalume, offre une résistance à la corrosion supérieure à celle de l’acier galvanisé traditionnel, notamment à haute température et dans des conditions environnementales difficiles.

Paramètres de performance

Épaisseur	0.2mm – 6.0mm
Largeur	600mm – 1500mm
Poids du revêtement de zinc	Z40, Z60, Z80, Z100, Z120, Z180, Z275
Types de paillettes	Paillettes normales ; Paillettes réduites ; Sans paillettes
Résistance à la traction	270-500 MPa
Limite d’élasticité	140-360 MPa

Feuilles PPGI et PPGL

L’acier galvanisé prélaqué (PPGI ou PPGL) est une tôle d’acier galvanisée (GI ou GL) ayant subi un prétraitement puis l’application d’une ou plusieurs couches de peinture organique, suivie d’une cuisson et d’un durcissement. Ce procédé améliore l’aspect et la résistance aux intempéries de la tôle. Ainsi, les tôles peuvent résister aux conditions environnementales difficiles, notamment à l’humidité, aux rayons UV et à l’usure.

Noyau en mousse PET

La caractéristique structurelle de la mousse PET (polyéthylène téréphtalate) est que les bulles à l’intérieur de la mousse sont fermées et ne communiquent pas avec l’extérieur. Cette structure particulière confère à la mousse PET les avantages uniques suivants :

Faible absorption d’eau : Grâce à ses bulles fermées, l’eau ne peut pénétrer dans la mousse, ce qui lui confère une absorption d’eau extrêmement faible et permet une utilisation stable et prolongée en milieu humide ou sous-marin.
Haute résistance mécanique : Les bulles fermées assurent un soutien structurel important, conférant à la mousse PET à cellules fermées une résistance à la compression et à la flexion supérieure lorsqu’elle est soumise à des contraintes extérieures.

Paramètres de performance

Nous fournissons des âmes en mousse PET vierge et recyclée en fonction des exigences de l’application.

Éléments de test	Standard	unité	Valeur	TS80	TS100	TS120	TS150	TS200	TS50
Densité	ISO845	kg/m³	Gamme	85-95	100-110	120-130	150-160	190-210	235-260
Résistance à la compression	ISO844	MPa	AVG	0.85	1.20	1.80	2.40	3.90	5.20
module de compression	ISO844	MPa	AVG	73	100	115	140	200	235
Résistance à la traction	ASTM C297	MPa	AVG	1.40	1.80	2.20	2.50	3.20	4.00
Module de traction	ASTM C297	MPa	AVG	90	110	120	160	210	275
Résistance au cisaillement	ISO1922-2012	MPa	AVG	0.55	0.80	0.90	1.25	1.70	2.05
Module de cisaillement	ISO1922-2012	MPa	AVG	13.5	23.0	27.0	35.0	51.0	70.0
pelage au rouleau	ASTM D1781	mm.N/m	AVG	20	20	20	20	20	20
